铁路桥梁预应力自动张拉系统

发布时间:2022-04-23 人浏览


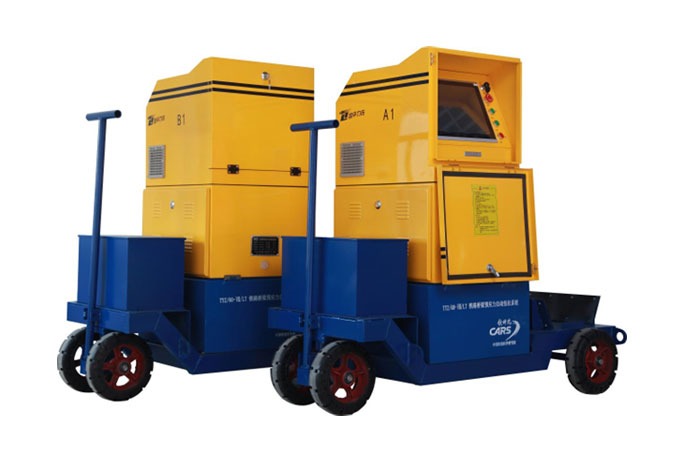

         产品简介:

 TYZ/60-Ⅶ/LT铁路桥梁预应力自动张拉系统应用于铁路预应力混凝土桥梁张拉的自动控制,采用工控电脑、高性能逻辑控制器、测力传感器和变频器,精确控制四顶同步张拉,系统操作简单,一键操作即可完成整个张拉过程,控制精度高,可有效提高铁路预应力施工质量。

         功能特点

           ■ 同步张拉

           90%前以伸长值控制两端同步张拉,90后以张拉力空号两端同步张拉。

           ■ 伸长值效核

          张拉过程中,实测伸长值和理论值的偏差超过±6%时,自动张拉系统报警,偏差超过-8%和+12%时,自动张拉系统停止张拉。

           ■ 力值效核

          实时效核力传感器和液压传感器测力差值,超过设定报警。

           ■ 伸长量计算

          兼容初张全阶段和第二阶段两种伸长量计算方式,方便客户使用。

           ■ 外漏量测量

          兼容手动测量和自动测量两种方式,可直接更换带有自动测量外漏量的前卡式千斤顶。

           ■ 断电恢复

          断电时自动保存张拉数据,恢复供电后继续完成后续张拉工作。

           ■ 油温控制

          自动测量液压油温度,自动控制液压油加温和冷却。

           ■ 数据上传

          自动储存张拉数据,并上传至铁路工程管理平台。

           ■ 规范设计

          完全符合Q/CR  586-2017《铁路预应力混凝土桥梁自动张拉系统》规范要求。

           ■ 自动张拉

          一键启动直接自动完成预应力张拉、持荷、锚固、退顶全过程。

           ■ 精确测力

          采用力传感器测量张拉力,相对于油压换算张拉力更精确。

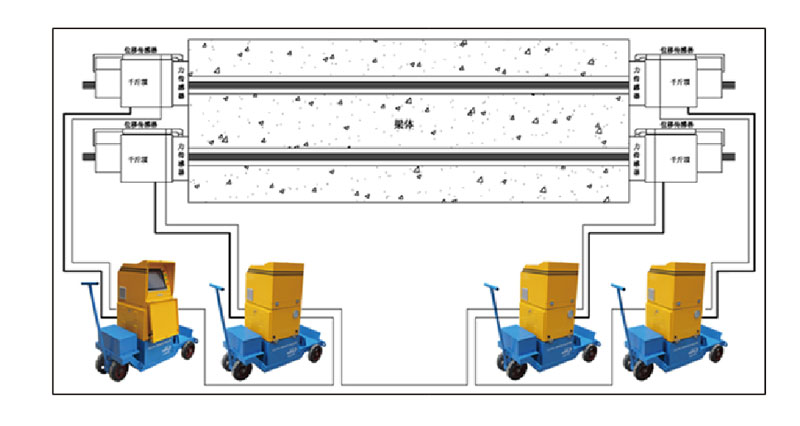

       工作示意图

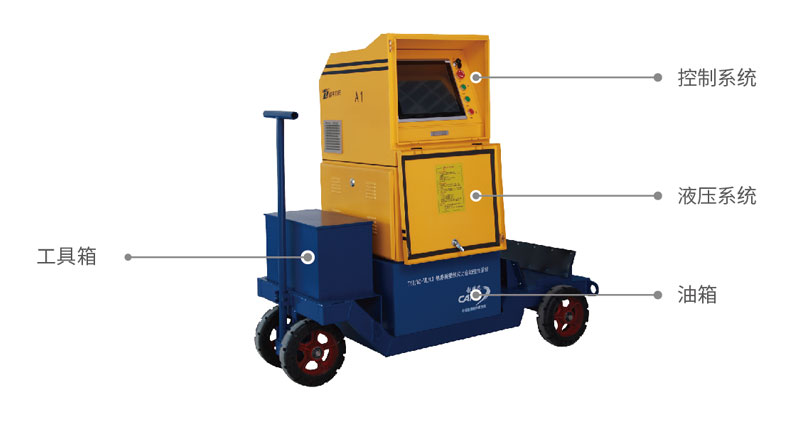

       结构图


       技术参数



指标

数值

位移传感器

测量精度

<0.5%

满量程

200mm

测力传感器

测量精度

<0.5%

液压传感器

测量精度

<0.5%

满量程

60MPa

温度传感器

测量精度

<1℃

张拉力

控制精度

<1%

油泵

额定流量

2.4L/min

整机

额定功率

3.5KW

系统额定压强

60MPa

重量

单机750kg

尺寸

1620mm×850mm×1470mm
