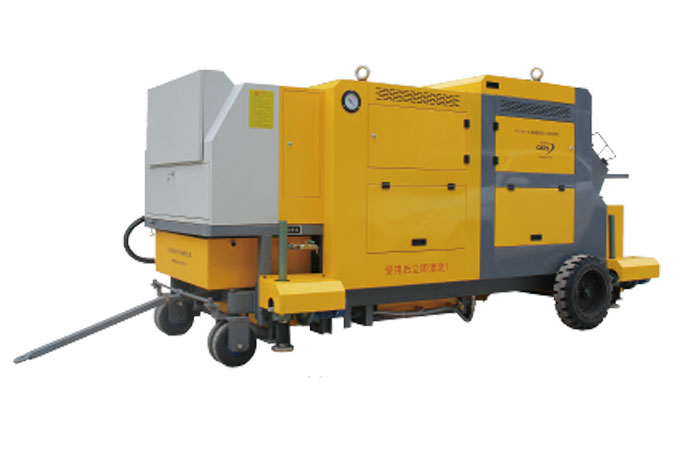

铁路桥梁预应力管道自动压浆系统

发布时间:2022-03-24 人浏览


        产品简介:

 TGZY/400-I/TK型铁路桥梁预应力自动压浆系统完全符合QCR409-2017《铁路后法预应力混凝土梁管道压浆技术条件》规范要求,实现了压浆施工上料制浆、真空压浆两大关键工序自动化协同控制,具有自动化程度、配料和压浆量计量精准、现场移动便捷、操作方便、工作效率高、可靠耐用、维护量少、吸尘环保等特点,满足管道压浆施工对过程可控制和成品质量的技术要求,适合铁路桥梁、公路桥梁以及其他工程领域管道压浆施工。

      功能特点

      ■ 集成度高

      压浆系统将自动称重系统、高速制浆机、储浆桶、压力传感器、螺杆泵、废浆秤集成于一体,现场使用时只需要将进浆管与预应力管道对接,即可进行压浆施工。操作简单,使用方便。

      ■ 自动配料

      具有称重功能,自动控制水、压浆剂、水泥上料重量,保证水胶比符合规范要求。

      ■ 真空压浆

      根据现场情况,通过参数设置,可实现进浆端或出浆端自动抽真空功能。

      ■ 连续压浆

      一键操作即可实现制浆、导浆、压浆全过程,自动控制实现连续压浆作业。

      ■ 压浆计量

      采用数字称重传感器,实时监测孔道进浆和出浆质量,并自动测算孔道内实际浆液质量,通过和理论质量比较,确保压浆量足够。

      ■ 除尘环保

      采用全自动除尘装置,结构简单,维护方便,绿色环保。

      ■ 断电恢复

      停电后再次上电,原来压浆的压浆量、压力数据和压浆状态不丢失,可以继续压浆。

      ■ 报表功能

      自动生成报表、曲线,并上传至铁路工程管理平台数据中心。

      ■ 温度测量

      自动测量环境温度和浆液温度,保证在适宜的环境条件下压浆。

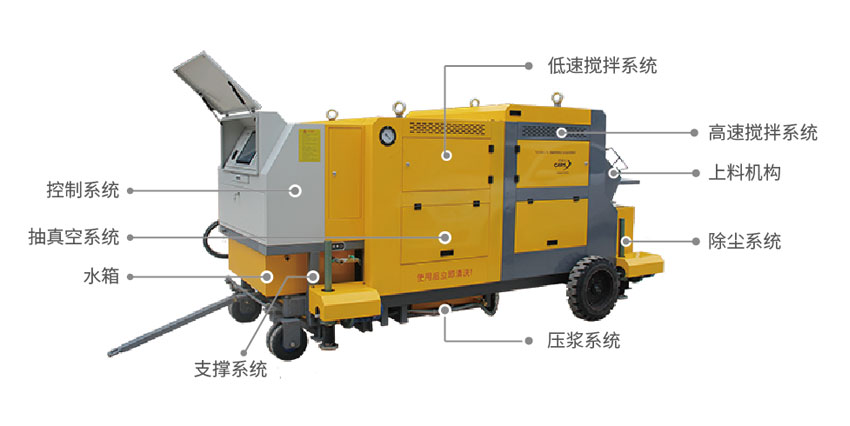

      结构图


      技术参数


指标

数值

总功率

30kW

制浆量

200kg~   500kg

高速搅拌转速

≥1000rad/min

叶片线速度

10m/s~20m/s

过滤网格尺寸

3mm×3mm

称重误差

≤1%

称重传感器精度

≤0.5%F.S

储浆量

500kg

保压压力

0.5MPa~0.6MPa

真空度

-0.06kPa~-0.1kPa

压浆速度

1.5m³/hour

压力表精度等级

0.4

真空表等级

1.0
