预应力整束穿束台车GDCS-III

发布时间:2022-03-11 人浏览


         产品简介:

预应力整束穿束台车可实现整束钢绞线的自动穿束,经过梳编后的钢绞线整束穿束,避免了单根穿束引起的钢绞线相互缠绕、无序缠绕而导致的钢绞线受力不均的问题。提高了钢绞线整束穿束效率,保证了穿束质量,降低了劳动强度,节省了人工成本。

 功能特点

   ■ 操作简单

   设备既可通过电控箱按键直接操作,也可通过遥控器按键无线远程操作,操作便捷。

   ■ 对孔灵活

   机头穿束机构既可沿前后方向自由移动,也可沿垂直方向自由升降,箱梁版机头穿束机构也可沿左右方向手动移动,适应各孔道穿束。

   ■ 自动握紧

   设备通过直动式减压阀,自动控制油压,控制钢绞线的握裹力。钢绞线压轮表面覆盖耐磨橡胶,增加钢绞线的握裹力,同时避免划伤钢绞线。

   ■ 连续穿束

   设备钢绞线压轮通过齿轮、链轮、链条,实现同步转动和连续穿束。

   ■ 自动控制穿束速度

   穿束速度分快、慢两档,通过变频器和控制系统自动控制,快、慢档穿束速度可通过按键和显示屏设定频率自动控制调节,合理调节和使用快慢档,提高穿束效率。

   ■ 控制互锁

   可实现电控箱和遥控器按键动作的互锁,防止操作冲突。

   ■ 整束退出

   设备穿束过程中出现异常情况时,通过按键操作可将整束钢绞线退出孔道。

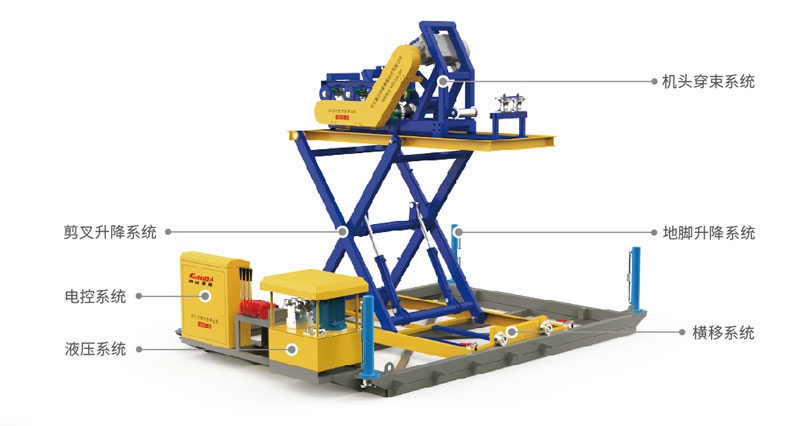

       结构图


       技术参数

电源电压(V)

380(1±7%)V

 AC 50Hz

总功率(kW)4.1
系统压力(MPa)14
系统流量(L/min)3.5
穿束速度(m/min)17
纵移行程(mm)600
升降行程(m)1.3
设备尺寸3.5mX2.4mX1.3m
整机重量1.25t
最低穿束高度0.6m
最高穿束高度
2.3m
