预应力管道自动压浆台车-7系列

发布时间:2022-06-22 人浏览

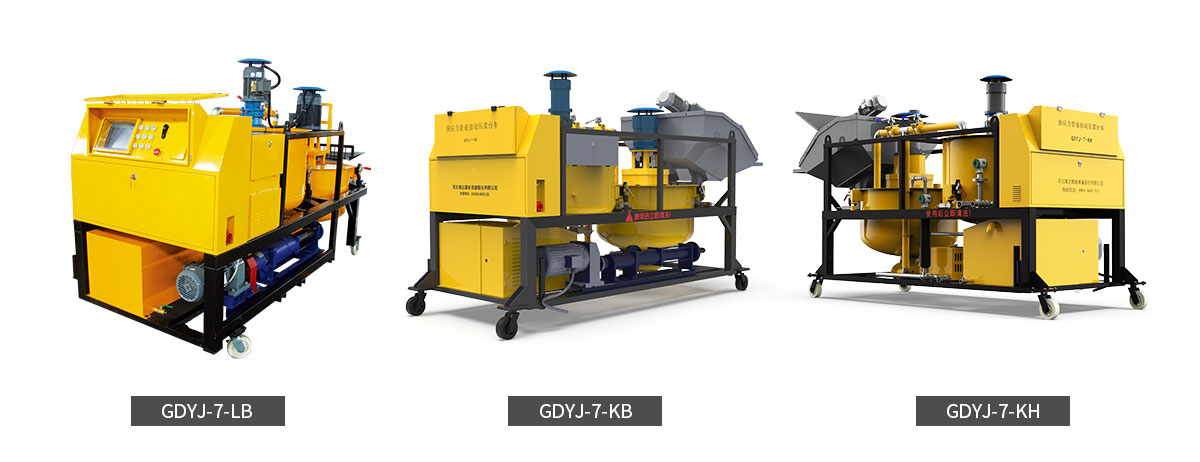

产品简介:

高达预应力管道自动压浆台车用于桥梁预应力压浆的自动控制,采用触摸屏、高性能逻辑控制器、称重传感器和变频器,精确控制自动上料和压浆过程。系统操作简单,一键操作即可完成整个压浆过程,控制精度高,可有效提高预应力施工质量。

功能特点

■  手/自动模式

        设备配备配料和压浆全过程的手动控制按钮,以备系统故障时可手动配料和压浆。

■  变频压力

        综合采用变频技术和自适应PID技术控制螺杆泵,实现压浆和微量补浆功能。

■  自动配料

        使用高精度称重传感器,具有自动上料功能。

■  专用逻控

        核心控制器采用专为桥梁张拉设计的逻辑控制器,可靠性高,维护方便。

■  工控屏幕

        工业触摸屏有较好的可靠性、抗震性、环境耐受性。

■  集成度高

        将上料计量系统、高速制浆系统、压浆系统、控制系统和数据自动采集系统集成一体,现场只需连接管路即可进行施工。

■  报表功能

        设备可自动存储水胶比、浆液温度、环境温度、注浆压力、保压压力、保压时间等压浆数据,且自动存储压力-时间

        曲线。

■  远程网管

        压浆数据可通过U盘导出,在管理微机上查询、报表打印;也可通过远程网管实时远程传输到云端,并且自动生成压浆

        报表和压浆曲线。

■  脱机数据补传功能

        GPRS信号正常时,可自动上传因GPRS信号异常未上传的脱机数据。

■  记录查询

        可根据粱号、压浆日期等条件查询压浆结果。

■  数据导出

        可导出压浆数据,转移到管理微机,通过微机报表导出软件可查询打印报表

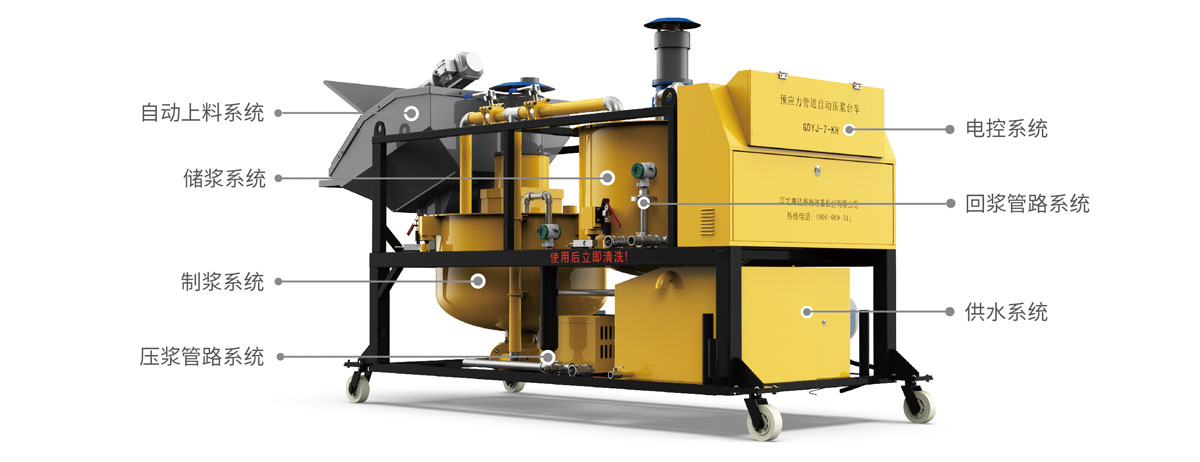

结构图


工作示意图


技术参数

项目

GDYJ-7-LB

GDYJ-7-KB

GDYJ-7-KH

项目

GDYJ-7-LB

GDYJ-7-KB

GDYJ-7-KH

称重精度

<1%

<1%

<1%

低速搅拌速度(r/min)

36

36

36

称重量程(kg)

1000

1000

1000

低速搅拌容量(kg)

500

500

500

压强精度

<0.25%

<0.25%

<0.25%

螺杆泵压力(MPa)

≧1.2

≧1.2

≧1.2

压强量程(MPa)

2

2

2

螺杆泵流量(m³/h)

2.7

2.7

2.7

压浆量测量精度

<1%

<1%

<1%

重量(kg)

1300

1300

1300

高速搅拌速度(r/min)

1440

1440

1440

功率(kW)

12

12

12

搅拌叶片线速度(m/s)

19.6

19.6

19.6

外形尺寸(m)

3.3×1.6×2.2

3.4×1.6×2.2

3.4×1.6×2.2

高速搅拌桶

搅拌量(kg)

400

400

400

真空压浆功能

不带

不带

不带

自动上料装置

不带

废浆计量功能

不带

不带

不带
