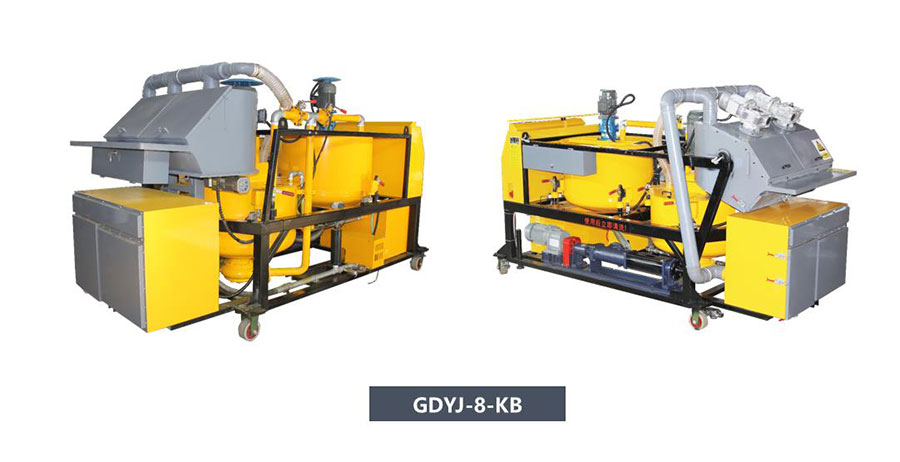

预应力管道自动压浆台车-8系列

发布时间：2022-07-22 人浏览

产品简介：

高达预应力管道自动压浆台车用于桥梁预应力压浆的自动控制，采用触摸屏、高性能逻辑控制器、称重传感器和变频器，精确控制自动上料和压浆过程。系统操作简单，一键操作即可完成整个压浆过程，控制精度高，可有效提高预应力施工质量。

功能特点：

■  手/自动模式

        设备配备配料和压浆全过程的手动控制按钮，以备系统故障时可手动配料和压浆。

■  变频压力

        综合采用变频技术和自适应PID技术控制螺杆泵，实现压浆和微量补浆功能。

■  自动配料

        使用高精度称重传感器，具有自动上料功能。

■  专用逻控

        核心控制器采用专为桥梁张拉设计的逻辑控制器，可靠性高，维护方便。

■  工控屏幕

        工业触摸屏有较好的可靠性、抗震性、环境耐受性。

■  集成度高

        将上料计量系统、高速制浆系统、压浆系统、控制系统和数据自动采集系统集成一体，现场只需连接管路即可进行施工。

■  报表功能

        设备可自动存储水胶比、浆液温度、环境温度、注浆压力、保压压力、保压时间等压浆数据，且自动存储压力-时间

        曲线。

■  远程网管

        压浆数据可通过U盘导出，在管理微机上查询、报表打印；也可通过远程网管实时远程传输到云端，并且自动生成压浆

        报表和压浆曲线。

■  脱机数据补传功能

        GPRS信号正常时，可自动上传因GPRS信号异常未上传的脱机数据。

■  记录查询

        可根据粱号、压浆日期等条件查询压浆结果。

■  数据导出

        可导出压浆数据，转移到管理微机，通过微机报表导出软件可查询打印报表。

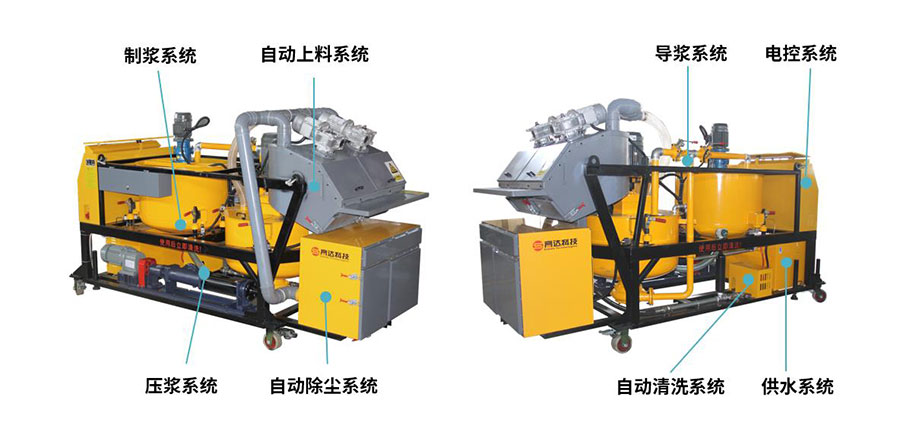

结构图：

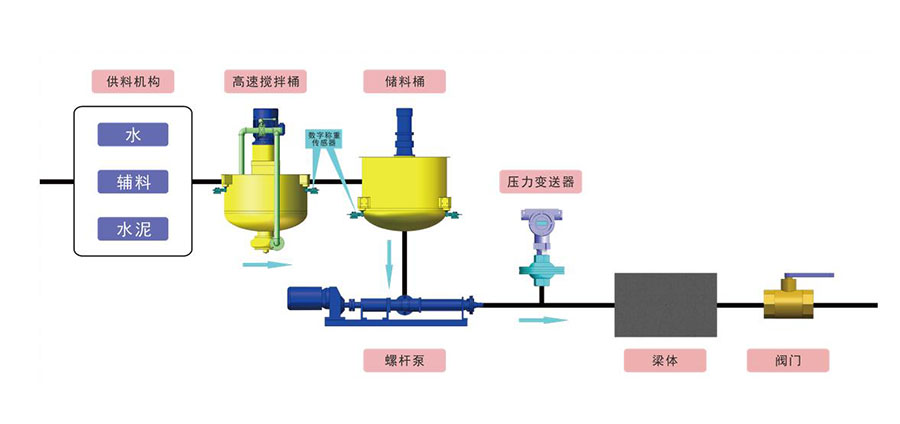

工作示意图：

系统参数：
